原子气室 原子泡
产品名称 原子气室 原子泡
产品型号
产品概述 原子泡、原子吸收池、原子气室,根据在玻璃或石英材料中填充的蒸汽态物质不同,可做成铷泡、铯泡、钾泡、碘泡、氦泡等。形状可以做成:方形、圆形或柱形;可以做成真空原子泡,也可以添加一定成分的惰性气体,比如氩气氙气等,也可以在内壁镀上石蜡,以减小原子的碰撞展宽。由于每种气体对应着不同的原子吸收谱线,所以该光谱就成了填充气体的特征谱线。气室的大小、蒸气压的大小、混合气体的比例,也会影响到原子吸收的峰线情况。这在原子饱和谱、原子磁强计、原子惯性陀螺、原子钟等领域尤为明显。


      类型:  原子泡、原子吸收池、原子气室,根据在玻璃或石英材料中填充的蒸汽态物质不同,可做成铷泡、铯泡、钾泡、碘泡、氦泡等。形状可以做成:方形、圆形或柱形;可以做成真空原子泡,也可以添加一定成分的惰性气体,比如氩气氙气等,也可以在内壁镀上石蜡,以减小原子的碰撞展宽。



  原子类型  Cs  Rb  Li  K  He  I2

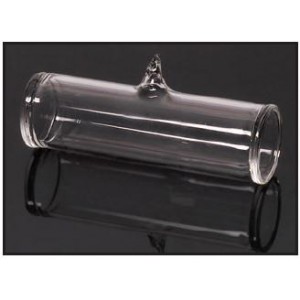

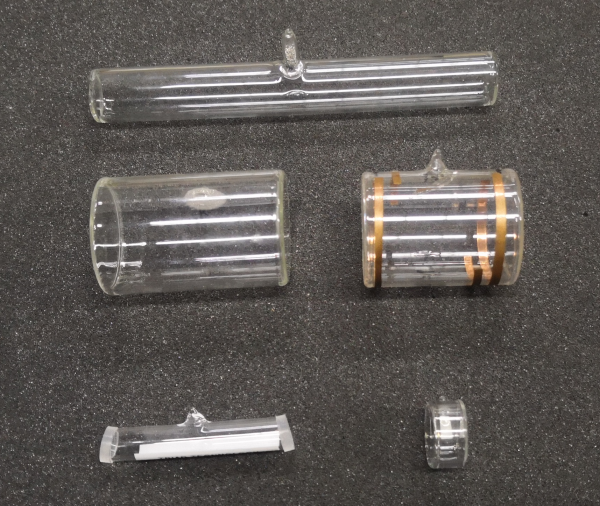

  方形泡     圆柱泡     异形泡      加热泡      氦激励泡



    原理:

    由于每种气体对应着不同的原子吸收谱线,所以该光谱就成了填充气体的特征谱线。气室的大小、蒸气压的大小、混合气体的比例,也会影响到原子吸收的峰线情况。这在原子饱和谱、原子磁强计、原子惯性陀螺、原子钟等领域尤为明显。 通过可调谐激光器波长的扫描、光电探测器对光的吸收探测,在外界一定情况影响下,可以得到一系列的特征峰值,此将用于原子钟、光频标、原子磁力计、原子陀螺、原子重力仪、里德堡原子、量子传感的领域。根据该需求,我公司研发生产出各种定制要求的原子/分子蒸汽吸收室(池)。



  应用示类:

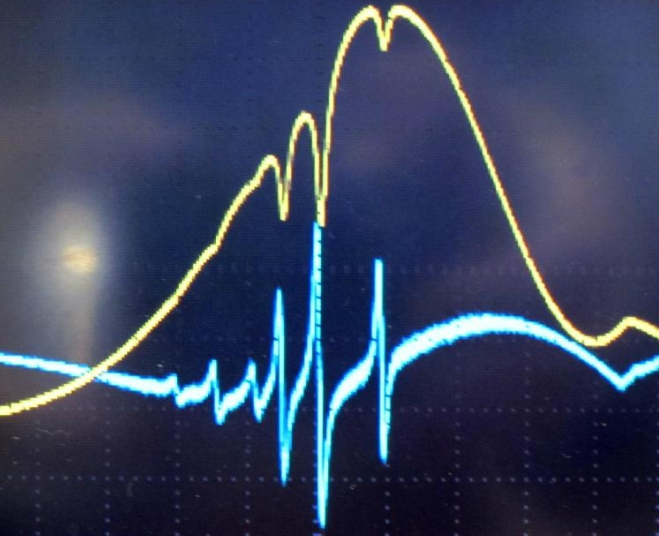

1、原子蒸汽室的一个典型应用是作为一个基准频率对外腔激光器进行稳频。下图1表示一个铯泡对一个852nm外腔半导体稳频的示意图。扫描外腔半导体的压电陶瓷进而扫描激光器的波长,使其输出频率与Rb原子的吸收共振频率一致。图中激光器的激光分成泵光和探测光两束,分别经过原子泡,两束光线相向重合,激光波长扫描情况下就能得到原子的饱和吸收峰。可以再通过移动Pzt电压的直流量以及减小扫描范围,通过调制解调方式得到误差信号,将误差信号转化成PID信号反馈给Pzt电压进而将激光频率锁定在某一小峰处。

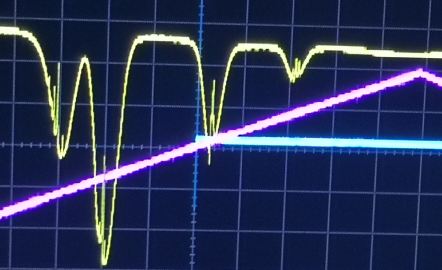

2、下图2表示一个铷泡对一个780nm外腔半导体稳频的扫描吸收峰

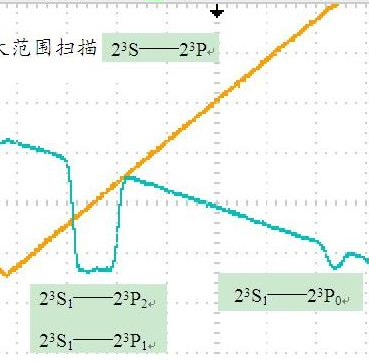

3、下图表示一个氦泡对一个1083nm外腔半导体稳频的扫描吸收峰







以下应用领域:



  • 时间频率标准
  • 原子钟与光钟
  • 激光器的稳频
  •  原子重力仪
  •  原子磁力计
  •  原子惯性陀螺
  •  里德堡原子
  • BEC超冷原子
  • 量子模拟与计算
