外腔半导体激光器 (Pro可调谐、单频、窄线宽激光器)
产品名称 外腔半导体激光器 (Pro可调谐、单频、窄线宽激光器)
产品型号 ECDL ; ECDL-pro; ECDL-795
产品概述 特别推出三款:普通款ECDL、超稳定Pro款、猫眼滤波片激光器!单频、窄线宽、可调谐、高稳定、低噪声,波长覆盖379-1550nm,线宽200-500kHz,调谐范围5-30nm,不跳模范围10-40GHz,功率稳定性0.2%。用在科研测量分析等,如冷原子、量子光学、原子钟、全息、拉曼、荧光、相干测量。分普通ECDL、超稳pro激光器、猫眼激光器三款。

产品描述

特别推出: 普通款ECDL、 超稳定Pro款、猫眼滤波片激光器!!

 应用于:1、冷原子物理,光频标,原子钟,原子物理,原子磁力计,原子陀螺,重力干涉仪,里德堡原子,cpt原子钟,BEC凝聚态; 2、量子光学,量子计算和信息,非线性光学,拉曼光谱,激光光谱,光学测量,全息成像,荧光分析,激光雷达,空气环境检测!

    外腔半导体激光器,由我公司经过长时间专业的设计研发、工艺定型而成,是一款高端科研教学测量用的单频、窄线宽、波长可调谐的半导体激光器。通过光栅标准具外腔反馈方法来选频压窄输出激光线宽,具有频率稳定、体积小、寿命长等特点,可应用在教学、科研、测量、军工、航天等领域。此产品由我公司自主研发生产,是我国第一批外腔半导体激光器商业产品,拥有自主专利,比业内同类产品稳定可靠、调谐范围大、性价比最高等优点。有littrow、littman、猫眼滤光片结构,有稳定可靠、调谐范围大、性价比最高等优点。技术国内领先、可与国外同类产品媲美。可量身定制,可提供实验解决方案。


最新 NEWS:

    我公司已经开发出国内首台pro款和猫眼型超稳定激光器,可用于超冷原子、光钟、BEC、原子干涉仪、原子磁力仪、原子陀螺等科研项目中。



激光波长:

392nm 397nm 405nm 423nm 445nm 532nm 633nm 635nm 650nm 657nm 671nm 679nm 689nm 698nm 707nm 776nm 778nm

780nm 785nm 793nm 795nm 808nm 810nm 852nm 866nm 895nm 976nm 980nm 1018nm 1064nm 1083nm 1342nm 1480nm

1530nm 1550nm



 原子物理:

Rb原子、Cs原子、Li原子、Sr原子、Ca原子、K原子、I2碘分子、He原子、Hg原子、Yb原子、Hg离子、Ca离子



专业设计

高效腔型、光学最优化、环境高适应性、散热工艺、电驱动高精度、整机高可靠性、人体功效学



产品照片



原理特性

利用激光二极管外置光栅的色散选择作用以及形成外腔作用(图1),使得激光增益中频率较窄的一部分发射谱反馈至激光管内,增加了出射激光个别模式的竞争性,使得激光更容易工作在单纵模与窄线宽状态(图3)。Littrow 结构外腔半导体激光器中激光二极管出射的激光通过闪耀光栅近45°反射的的0级衍射形成出射激光,1级衍射光反射至激光管选择激光频率。Littrow 结构外腔半导体激光器具有结构简单、稳定可靠、方便调试等优点(图2)。设计中加入了电压-电流反馈功能,使激光频率的连续调谐范围得到扩展,能够连续扫描足够长的范围,以致能够宽范围扫出原子的各个吸收峰(图4,图5,图6)。外腔半导体激光器具有电流调制与外腔pzt电压调制和扫描功能,以及电流电压闭环锁定的反馈信号输入端口,可以满足用户将激光器频率锁定于原子饱和谱吸收峰或腔模上的要求。参考文献见后。

  ECDL和PRO 光学原理

猫眼激光器



图1  激光器的内部原理图

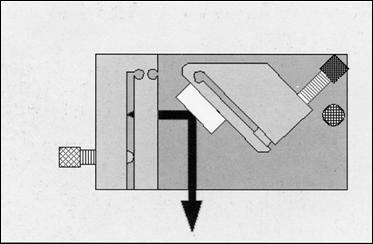

图2  激光器的内部结构图

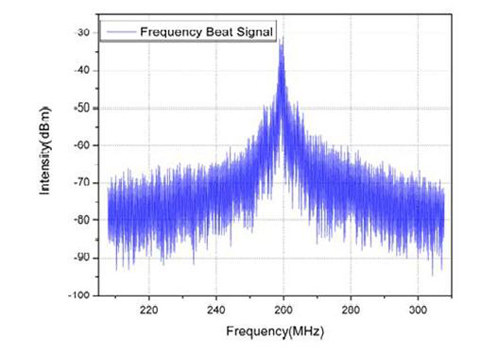

图3 外腔窄线宽半导体激光器 激光线宽拍频谱线图

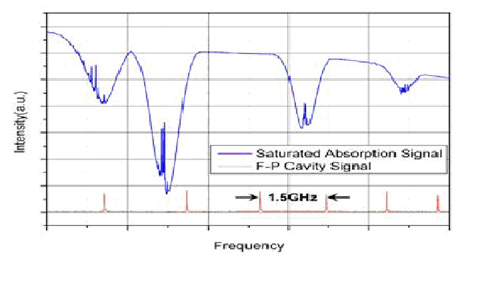

 图4  铷原子饱和吸收光谱

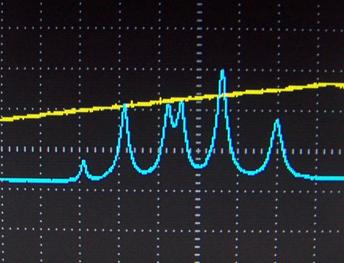

 图5  Rb85与Rb87同位素a、b线超精细光谱结构




图6  消多普勒背景的超精细光谱结构



规格参数

外腔半导体激光器参数

波长

397nm 405nm 450nm 520nm 633nm 635nm 657nm 671nm 679nm 689nm 707nm 776nm 778nm 780nm 785nm 795nm 808nm 852nm 866nm 895nm 980nm 1018nm 1064nm 1077nm 1083nm 1342nm 1480nm 1550nm 特殊波长可定做

功率

具体取决于激光管的类型,依据于波长和最大功率

线宽

<500 kHz @20ms

模式

单纵模单横模 低噪声

波长粗调谐范围

2-50nm

频率连续调谐范围

10-40GHz

光斑光束质量(M2)

< 1.3

输出光斑大小

1-3mm

输出光远场发散角

< 2mrad

电流稳定度

μA (电流120mA 时的典型值,24小时稳定度

温控稳定度

1-3mK (工作温度为20摄氏度时的温控漂动典型值,24小时稳定度

工作温度

15-35°室温下不结露

冷却方式

电子制冷无风扇

激光头尺寸

100×  65 × 70 mm 3

激光电源驱动尺寸

365 × 305 × 158 mm 3



应用领域

冷原子物理
量子光学
光频标
原子陀螺和磁力计

激光光谱

拉曼光谱
光通讯
非线性光学
生物医学
全息成像
测量检测
激光雷达
物理教学
有害气体和污染监测



参考文献



[1] L. Ricci, M. Weidemuller, T. Esslinger,  et al. , Opt. Commun., 1995, 117(5):541~549
[2] Li Liping,Xiong Guisheng,Chen Jingbiao. Commercialized Series of External Cavity Diode Laser[J]. Acta Optica Sinica, 2008, 28(s1): 54~57
[3] David W.Allan, “Statistics of Atomic Frequency Standards”, Proceedings of the IEEE, 54(2), p.221 (1966)
[4] Zhang J, et al. , Acta Optica Sinica, 2003, 23(10):1220~1224
[5] K. B. MacAdam, A. Steinbach, C. Weiman. et al., Am. J. Phys., 1992, 60(12):1098~1111

[6] T.C.Zhang, J.Ph.Poizat, P.Grelu,J-F.Roch.. Quant.&Semiclass. Opt.,Vol.7(1995)p.601

[7]闪耀光栅弱反馈GaAlAs单模半导体激光器的频率调谐特性

      王军民  杨炜东  谢常德  彭堃墀   《光学学报》vol.19,No4(1999) p463

[8] 首批系列化国产外腔半导体激光器

       李利平 [1] 熊桂生 [1] 陈景标 [2]     北京大学  2008'激光技术论坛

[9]  大功率窄线宽795nm波长光栅外腔半导体激光系统

     作者:李利平,刘洋,黄洁琼,熊桂生,陈景标       全国量子光学学术报告会, 2008

[10] 不同型号大功率657nm半导体激光管的外腔性能研究

        李利平,刘洋,黄洁琼,熊桂生,庄伟,陈景标...    全国量子光学学术报告会, 2008

[11] 657nm窄带干涉滤波片稳频半导体激光器

        王正博,吕晓凯,陈景标     北京大学《Chinese Optics Letters》, 2011, 9(4)

[12] 光栅反馈半导体激光器及原子冷却的实验研究

        刘永宏《山西大学》, 2009

[13] 光栅外腔半导体激光器的设计制作与稳频

        李建 - 《山西大学》 - 2012

[14]  Rb 原子冷却的半导体激光系统

        卫栋,陈海霞,熊德智,张靖 《物理学报》, 2006

[15] Littrow型光栅外腔半导体激光器的输出特性分析

       雷平顺,薛力芳,何军,曾华林,付跃刚...《激光与光电子学进展》, 2011, 48(3):17-21

[16]   Rb原子饱和吸收稳频半导体激光器系统

       《光学学报》2003年第02期  作者:张靖,陶桦,卫栋,董雅宾,耿涛,王军民,彭堃墀
