产品名称 锁相放大器/稳频器/PID电路
产品型号 lockReg 、PID
产品概述 锁相放大器(激光稳频器)是一种利用PID反馈控制原理实现激光的频率及相位锁定的电路器件。它可以通过峰值锁定或者边值锁定的方式,与原子吸收谱或稳定的腔模配合使用,锁定激光器的输出波长或频率。

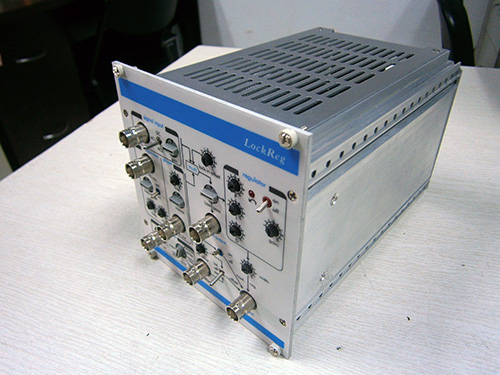

锁相放大器(激光稳频器)  型号:LockReg

   锁相放大器(激光稳频器)是一种利用反馈控制原理实现激光的频率及相位锁定的器件。锁相放大器可以通过峰值锁定或者边值锁定的方式,与原子饱和吸收谱或腔模配合使用,锁定激光器的输出频率。其由调制信号源、乘法器、低通滤波器、PID电路组成。锁相放大器可以应用于外腔半导体激光器的频率锁定。该产品锁定性能极佳,达到了国外同类产品的最高水平。面板简洁,操作方便,可视化程度高,价格低廉,是国内推出的第一款激光器频率锁定的产品。在环境温度涨落小于2℃、周边无强振动和干扰条件下,使用本产品可以对半导体激光频率连续锁定120小时以上。







原理特性

锁相放大器的锁相环是由压控振荡器(VCO)、鉴相器、环路滤波器、PID电路组成的一种反馈系统。经过调制的原子扫描光谱信号经鉴相器后产生的输出信号可作为误差信号,该误差电压信号通过环路滤波器滤除高频分量和噪声后,输出低频信号经过PID电路后作为控制信号,该控制电压经带宽处理后负反馈到激光频率控制器上,使得激光频率(波长)锁定在原子谱的某条跃迁吸收线上。

锁相放大器具有电压调制和电流调制两种工作模式可供选择,能够调节输出信号的幅度和相位,通过调制解调以及PID方式将误差信号负反馈给扰动源进行补偿扰动从而达到将激光频率稳定在原子或分子的跃迁吸收线上的目的。



PID电路:

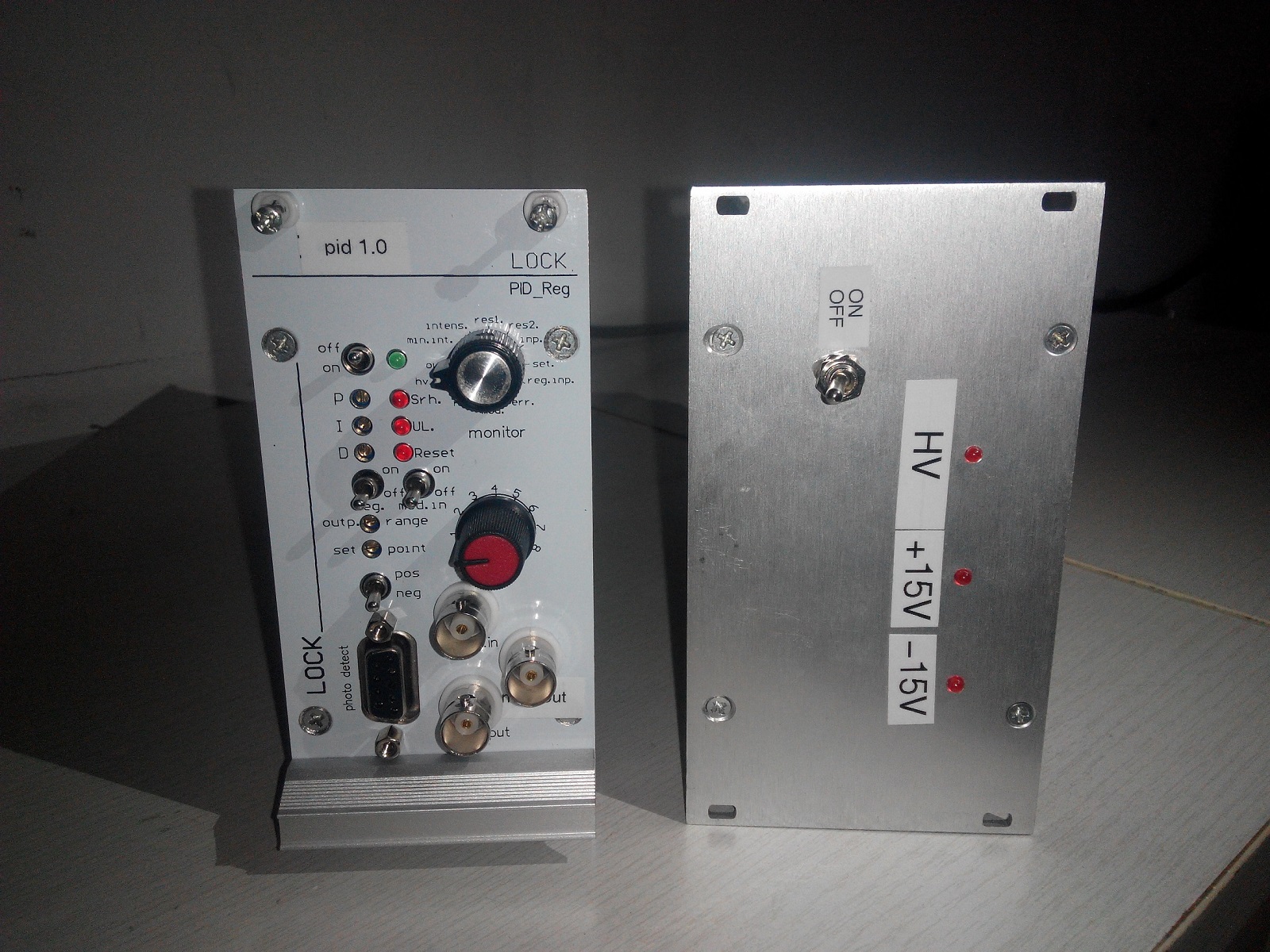

此电路主要用原图接收探测器的光电信号,释放出闭环的P\I\D信号,用于激光器波长或谐振腔的锁定。此款是本公司新品,成熟好用,可完全代替国外类似的产品!



 图1 锁相放大器的工作原理示意图

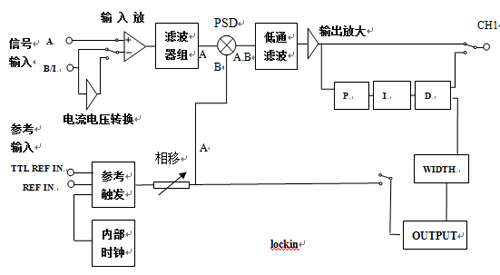

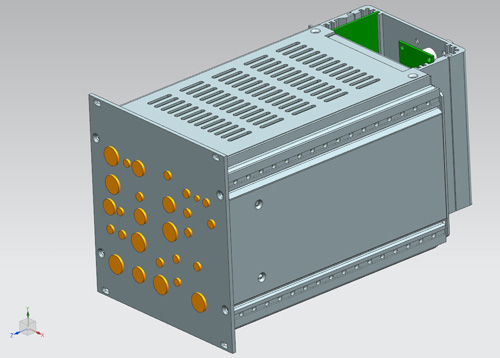

 图2 锁相放大器的结构图

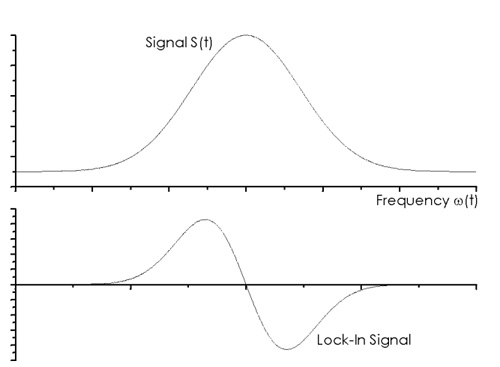

 图3 原子跃迁吸收峰信号及相应的鉴频反馈信号

 图4 稳频后的激光频率



性能指标

具有连续锁定时间长、集成度高、操作界面友好、稳定度高等优点。



锁定时间
>120Hours (典型值)
稳定度
调制信号频率
0-14KHz
滤波范围
0-16 KHz
调制信号谐波抑制比
>65dB
调制信号幅值调节范围
0-5V
鉴相相位调节范围
0-360°
输入可调增益
0-3000
供电 (电源可插拔)
±15V
误差信号增益
0-10dB
尺寸
120*120*220mm




应用领域


  • 原子冷却与俘获
  • 激光器频率稳定
  • 光频标光钟
  • 光通信
  • 量子光学
  • 非线性光学
  • 光电子教学
