原理介绍：
整体部分由种子光、放大器、倍频部分、锁频电路组成。其中，倍频激光器部分又包含：基频光输入后的模式匹配镜、四镜环行腔、倍频晶体、误差信号产生源以及光电检测器等几大主要部分。基频光输入以及匹配等部分主要完成将基频光尽可能高效率地耦合到环行腔中；环行腔和倍频晶体这两部分完成从基频光到倍频光的转换，环行腔中附加一个PZT，通过PID锁腔反馈电路来微调腔长，以保证倍频光有一个稳定的输出光功率。晶体需要精密控温，常见晶体：LBO、BBO、PPKTP、PPLN
原理示意图：
系统光路原理图

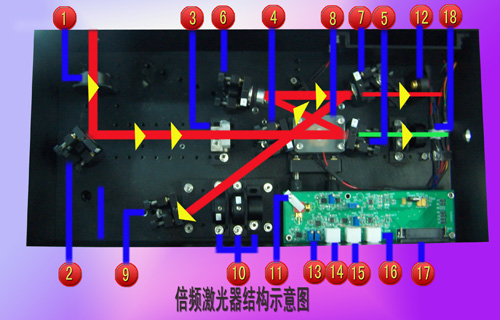

内部结构：
.jpg)
参数指标：
|
单频激光外腔倍频激光器
型号：SHG
|
|
工作方式
|
连续(CW)
|
|
输入基频波长
|
780 795 808 852 915 922 980 1020 1064 1080nm
|
|
输出倍频波长
|
390 397 404 426 457 461 490 510 532 540nm
|
|
输入功率
|
种子光：10-15mW，放大后光：500mW-2W
|
|
最大输出功率
|
5-500mW
|
|
模式
|
单纵模 单横模
|
|
线宽
|
<500kHz(与输入光线宽有关)
|
|
晶体工作温度
|
20-85 0C左右，依赖于波长和晶体
|
|
功率稳定
|
< 5%
|
|
电源输入
|
220V/50Hz/AC
|
|
锁腔控制器
|
PID反馈功能，响应速度>5khz
|
|
冷却方式
|
风冷（电子制冷）
|
|
工作环境要求
|
只能使用在实验室内，室温20—30 0C，室温波动小于1度，湿度<60%，洁净度优于百级。无静电、无噪声、无光干扰、无电磁干扰、无震动及污染，地线连接好。
|
锁腔原理
倍频腔锁定控制图
参考文献：
1）利用PPKTP晶体倍频产生397.5nm激光的实验研究
李嘉华 全国量子光学学术报告会, 2010, 17:30-33
2）PPKTP晶体半整体谐振腔倍频的397.5nm紫外激光输出
温馨，韩亚帅，何军，王军民... - 《光学学报》 - 2016
3）基于PPKTP晶体的飞秒激光倍频实验研究
刘延，李文萍，叶惠，... - 《湖南师范大学自然科学学报》 - 2014
|
