产品描述
锥形激光放大器系统是由半导体激光源、锥形放大器、电源组成，核心部件是锥形放大器。通过锥形放大器将输入的激光功率放大，它具有体积小、噪声小、增益带宽较宽、放大倍数大等特点，可应用在科研、军工、航天领域。此产品是我公司自主研发生产的锥形激光放大器商业产品，结合数字技术、价格合理，在国内具有优势。
外部结构
激光放大器外形尺寸（图1）：

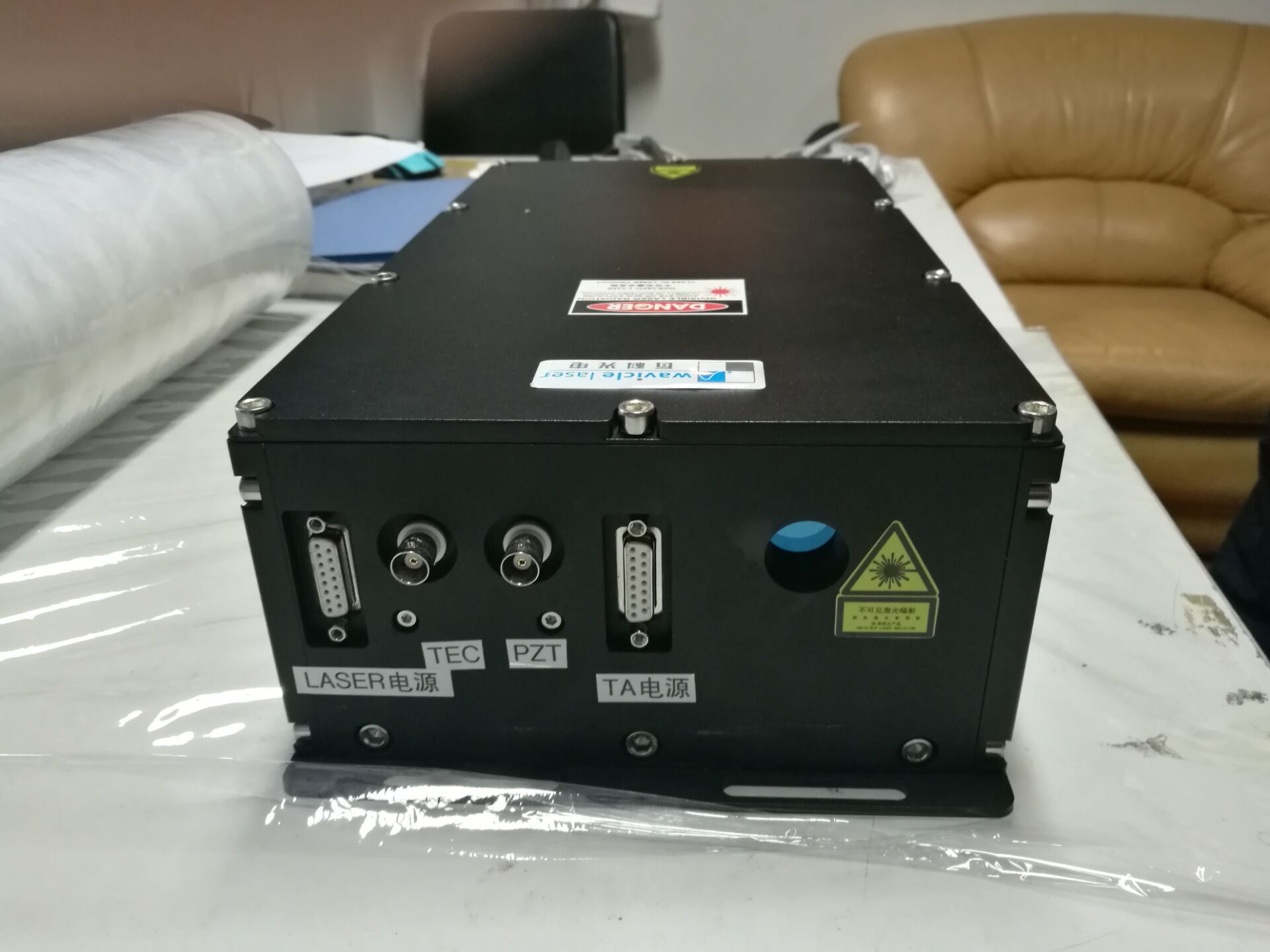

激光放大器外部接口（图2）：
1-- 种子光输入口 Input
2-- 放大器激光头底板
3-- LASER电流端口
4-- TEC温控端口
5-- 放大激光输出口 Output
内部结构
种子光与放大器一起组成，组合后的一体机：

激光放大器整体部分 及 激光放大器电源部分
原理特性
锥形放大器二极管（图3）是利用半导体材料的受激辐射放大原理实现相干光放大的器件，其性能见下表。这种放大属于行波放大，它将工作电流转化为注入种子光幅度的改变，而同时保持注入光的偏正、线宽和频率。随着工作电流的加大，输入光在增益介质里呈圆锥形放大（图4），输出光功率也成一定关系的增加，可将10 mW..50 mW的输入种子激光可放大到500mW .. 2000 mW 。
图3. 锥形放大器二极管
图4. 放大原理图
性能指标
激光放大二极管性能参数表：
|
Parameter
|
Symbol
|
Unit
|
min
|
typ
|
max
|
Measurement Condition
|
|
Center Wavelength
|
λc
|
nm
|
|
840
|
|
|
|
Gain Width (FWHM)
|
Δλ
|
nm
|
20
|
30
|
|
|
|
Temp. Coeff. Of Wavelength
|
TCλ
|
nm/K
|
|
0,3
|
|
|
|
|
|
|
|
|
|
|
|
Output Power
|
Popt
|
mW
|
|
500
|
|
depending on customer setup
|
|
Amplification
|
|
dB
|
|
13
|
|
|
|
Minimum Input Power
|
PMin
|
mW
|
|
10
|
|
|
|
Saturation Power
|
PSat
|
mW
|
|
50
|
|
|
|
Operational Current
|
IOp
|
A
|
|
1,5
|
|
|
|
|
|
|
|
|
|
|
|
Cavity Length
|
IC
|
μm
|
|
2750
|
|
|
|
Input Aperture (at rear side)
|
|
μm
|
|
3
|
|
|
|
Output Aperture (at front side)
|
|
μm
|
|
190
|
|
|
|
|
|
|
|
|
|
|
|
Divergence parallel (FWHM)
|
Θ∥
|
°
|
|
14
|
|
|
|
Divergence perpendicular (1/e2)
|
Θ⊥
|
°
|
|
28
|
|
|
|
Astigmatism
|
|
μm
|
|
600
|
|
depending on customer setup
|
|
Polarization
|
|
|
|
TE
|
|
|
表1：激光放大二极管性能参数表（仅供参考）
|
锥形激光放大器 （TPA）
|
|
波长
|
657，780，795，840，850，895, 915，980，1060，1080nm
|
|
输出功率
|
500mW, 1000mW，2000 mW
|
|
增益带宽
|
30nm(典型值)
|
|
放大倍数
|
13dB
|
|
最小输入光功率
|
10 mW
|
|
饱和输入光功率
|
50 mW
|
|
模式
|
单横模单纵模
|
|
冷却方式
|
风冷(电源)
|
体积小
噪声小
带宽较宽
放大倍数大
应用领域
原子冷却与俘获
激光稳频
激光光谱
拉曼效应
光频标
光通讯
激光雷达
参考文献：
1）用于Rb原子冷却系统的半导体激光放大(TPA)装置
刘永宏，韩燕旭，张春红，李淑静，王海《量子光学学报》, 2009, 15(1):91-94
2）高功率高光束质量锥形半导体激光器
蒲涛飞，张晶 - 《长春理工大学学报(自然科学版)》 - 2015
3）一种制作高亮度半导体锥形激光器/放大器的方法
曹玉莲，陈良惠 - - 2009
4）1015nm半导体激光放大系统的实验研究
陈琳，钟标，夏勇，... - 《激光与光电子学进展》 - 2015
5）半导体锥形激光功率放大器放大的自发发射效应
陈昌华，陈良惠，王启明 《Journal of Semiconductors》, 1996, 17(3):196-202 |
